Nenhum processo industrial produz dimensões absolutamente idênticas. A tolerância dimensional em perfis plásticos define a variação aceitável entre a medida nominal do desenho e a medida real da peça.
Quando essa faixa é compatível com a função do componente, a montagem absorve pequenas variações sem perder desempenho. Quando é ampla ou estreita sem justificativa, surgem folgas, encaixes forçados, desalinhamento, desperdício e retrabalho.
O que torna uma dimensão crítica?
Uma dimensão é crítica quando interfere diretamente no encaixe, na retenção, na vedação, no movimento ou no acabamento do conjunto. Medidas externas podem controlar a posição do perfil, enquanto canais, abas e paredes podem determinar a força necessária para montar a peça.

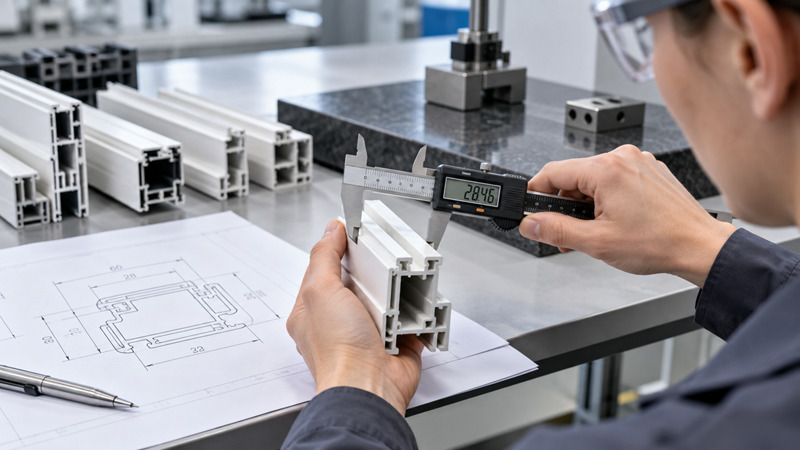

O Inmetro mantém a referência nacional em metrologia dimensional, área essencial para assegurar comparabilidade e confiança nas medições. Na prática industrial, isso significa definir como, onde e com qual instrumento cada característica será verificada.
Como o desvio aparece na linha de montagem?
Se o perfil estiver menor que o limite necessário, poderá ficar solto, vibrar ou apresentar frestas. Se estiver maior, pode exigir força excessiva, deformar a peça vizinha ou impedir a montagem. Variações de retilineidade e torção também prejudicam alinhamento, mesmo quando a seção local parece correta.
A produção especializada em PVC da Implatec inclui controle dimensional e inspeções para manter consistência. Entretanto, o requisito precisa nascer do projeto: o fornecedor só consegue controlar de forma objetiva aquilo que foi especificado e validado.
Como definir tolerâncias sem encarecer o projeto?
Restringir todas as medidas ao máximo não é a melhor estratégia. Tolerâncias desnecessariamente apertadas podem exigir mais ajustes, medições e descarte sem melhorar o funcionamento. O foco deve permanecer nas características que realmente afetam o conjunto.
Uma revisão técnica deve considerar:
- Função de cada dimensão no equipamento
- Variação possível das peças que recebem o perfil
- Temperatura e comportamento do material
- Método e ponto de medição
- Comprimento da amostra e condição de estabilização
- Limites de aceitação na homologação

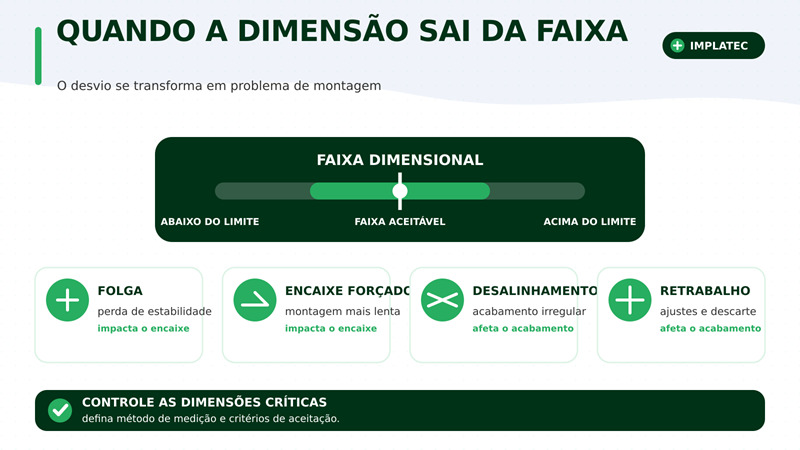

Efeitos de desvios dimensionais
| Situação | Possível impacto |
| Abaixo do limite | Folga, vibração, perda de retenção ou fresta |
| Acima do limite | Encaixe forçado, deformação ou impossibilidade de montagem |
| Torção ou empenamento | Desalinhamento ao longo do equipamento |
| Variação entre lotes | Ajustes frequentes e perda de padronização |
A amostra inicial deve ser testada com peças representativas do equipamento. Também é importante registrar quais medidas serão acompanhadas durante o fornecimento recorrente e quais mudanças exigem nova aprovação.
Quando uma ocorrência aparece, comparar resultados do lote, amostra aprovada e peças do equipamento ajuda a localizar a origem. Também é importante verificar se o método foi repetido nas mesmas condições. Diferenças de apoio, pressão do instrumento ou temperatura podem alterar a leitura de um perfil flexível e criar uma falsa impressão de desvio.
Após a homologação, o controle deve se concentrar nas características que sustentam o funcionamento. Um plano de inspeção pode definir frequência, tamanho de amostra, instrumento, condição de medição e registro. O objetivo não é medir tudo o tempo todo, mas detectar tendências antes que elas se convertam em dificuldade de montagem.
Como acompanhar a variação entre lotes?
Como transformar tolerância em previsibilidade?
A tolerância deve conectar desenho, processo de medição e desempenho na montagem. A engenharia personalizada da Implatec apoia o desenvolvimento de perfis considerando aplicação, encaixes e controle dimensional.
